Tuibrug

naar de Katwijkse Duinen

De uitdaging

De uitdaging was in een aanbestedingstraject van Prinsen Waterbuw / Dura Vermeer voor een Design&Construct contract een brug in Katwijk te ontwerpen. De brug verbindt het langzaam verkeer tussen nieuwbouwwijk Zanderij-Westerbaan – ontworpen in de jaren 90 – en het Katwijkse duinlandschap.

Wat we deden

Ontwerp

Overleg met Welstand

de opdrachtgever

Prinsen Waterbouw B.V., dochter van de Dura Vermeer Groep.

het proces

Eind 2007 is het bestemmingsplan gewijzigd, de bouwvergunning verstrekt en heeft de aannemer de pylonen geplaatst. Begin 2008 zijn de brugdelen aan de tuien opgehangen en vlak daarna is het werk opgeleverd.

constructeur: ingenieursbureau Advin

32-brgkatwk-schema-concept
tobias tuibrug 01

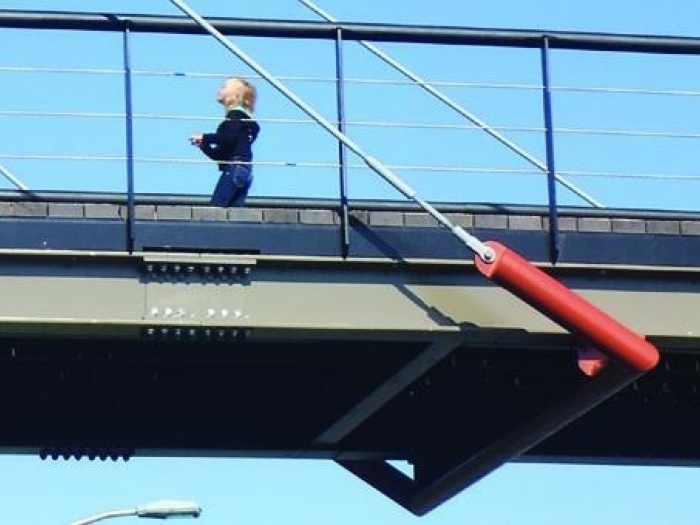

page_4_detail_wbsite_ktwk

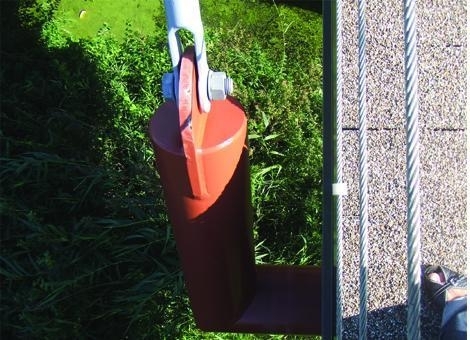

small_2_detail_wbsite_ktwk

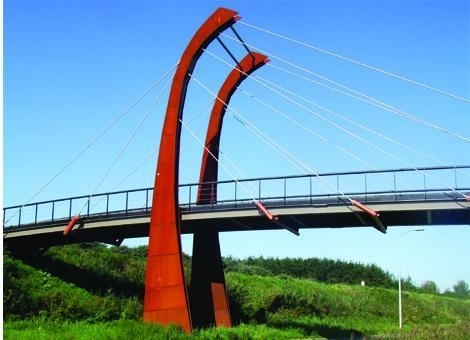

small_3_wbsite_ktwk
small_0_wbsite_ktwk

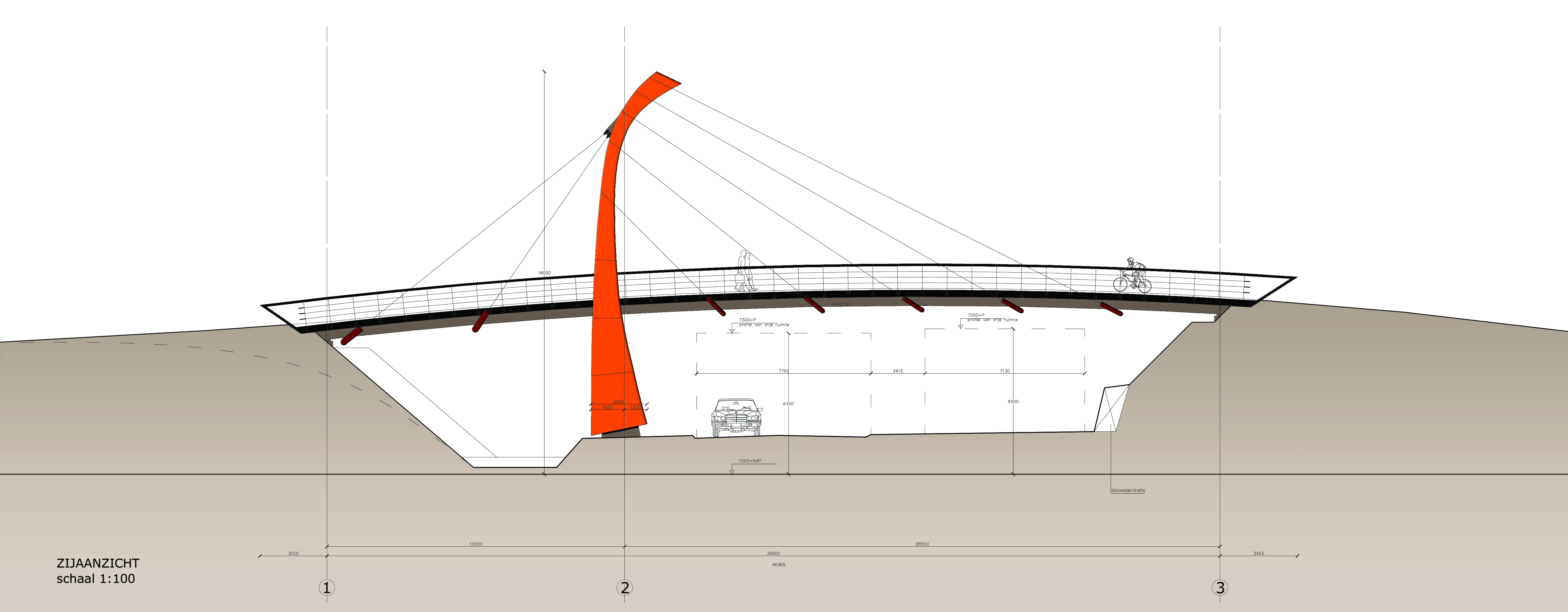

101-brg-aanz

toelichting op het ontwerp

Het idee achter de tuibrug met twee ruim 16 meter hoge sculpturale pylonen van oranje cor-ten staal, was om de overgang van verstedelijkt gebied naar het vrije landschap te markeren. Ook ’s avonds staan de masten in het landschap getekend doordat verlichting geïntegreerd is in de pylonen.

De pylonen staan niet in het midden van het brugdek zodat er ongelijke krachten in de pylonen optreden. In de vormgeving van de brug en de pylonen is met dit krachtenveld een spel gespeeld. Een spel dat expressie geeft aan de strijd om en het zoeken naar evenwicht tussen bebouwd en niet- bebouwd landschap, tussen de nieuwbouwwijk en het duinlandschap, tussen een koude zeewind en een warme haard.

Het oranje-bruin cor-ten staal, opvallend en tegelijkertijd natuurlijk door het verweerde karakter, zal door de tijd heen mooier, intenser van kleur, worden. Het cor-ten staal wordt als zorgvuldig gedetailleerde schil om de staalconstructie heen gezet. De schil opent zich naar boven toe, maakt de stalen constructie zichtbaar en geeft ruimte voor de aangrijpingspunten van de tuien. De vorm lijkt door de lucht te snijden.

foto

14949486

impressies door Pixelpool

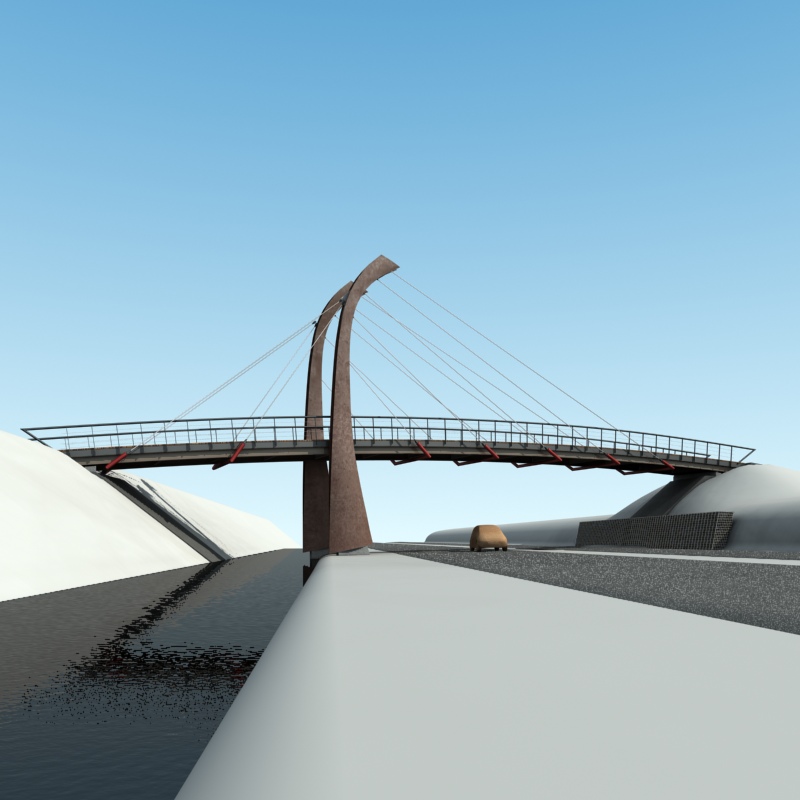

34-brgkatwk-persp1

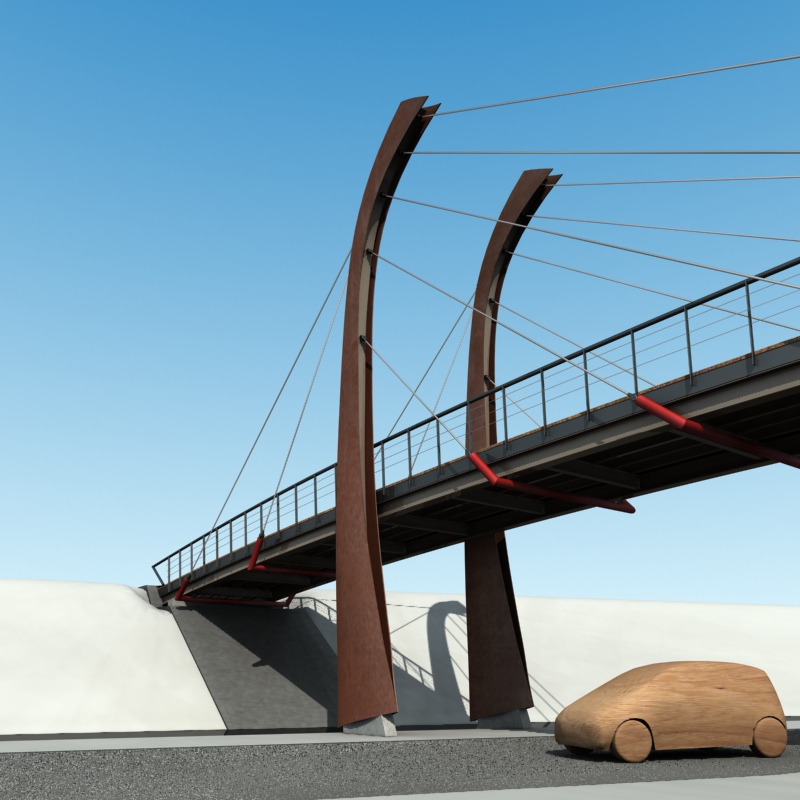

36-brgkatwk-persp3
35-brg-katwk-persp2
